FR58L4LS-2020M-3是飛睿推出的小型化5.8G雷達傳感器模塊，功耗可達到45uA 左右。模塊采用高性能雷達傳感器配合小型化平面天線，在保證傳感器性能的同時將尺寸做到20*20mm，可用于判斷區域內是否存在移動物體。
該傳感器工作時不受環境溫度、濕度、氣流、灰塵、噪聲、亮暗等影響。模塊信號能穿透玻璃、亞克力等非金屬材料，可用于檢測人體存在或移動目標感應的各種場景，包括智能家居、智能門鈴、智能門鎖等，特別適用于小夜燈、太陽 能路燈及無線攝像頭等由電池供電的低功耗場景。模塊出廠自帶默認參數，使用時也可通過模塊預留10進行檔位參數選擇。
應用場景
廣泛應用于智能家居、小夜燈、智能鎖、廣告機、感應門鈴等場景。
硬件使用說明

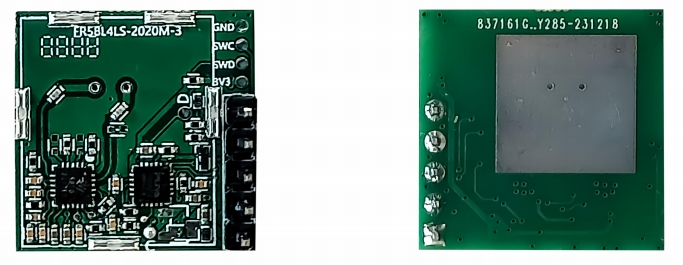

模塊正面與反面器件分布圖
FR58L4LS-2020M-3硬件安裝5pin連接排針，pin間距2.54mm

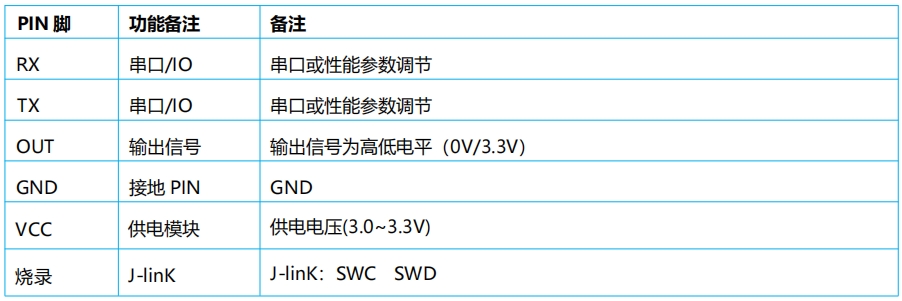

以下是對各PIN角名稱、功能、工作范圍等進行了詳細描述。
感應判斷邏輯
FR58L4LS-2020M-3模塊會對物體運動進行探測，當模塊感應到有運動物體時，OUT輸出高電平;當模塊感應不到物體運動，OUT輸出低電平。

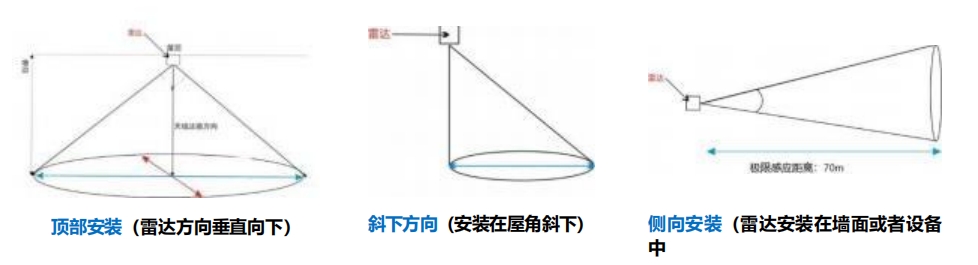

模塊安裝示意圖
備注：模塊感應距離與角度與安裝環境有關，如果模塊近距離背面或者側面有面積較大金屬，會提高天線增益，減小天線角度。
1.不同模塊不同測試環境或運動目標下，測試結果有一定差異;
2.金屬外殼會對雷達電磁波有屏蔽作用，模塊正前方不能有金屬存在，否則會嚴重影響感應距離;
3.感應范圍存在感應誤差，弱感應區會存在一定的感應不確定性;
4.具體測試環境、條件，可咨詢相關技術人員;

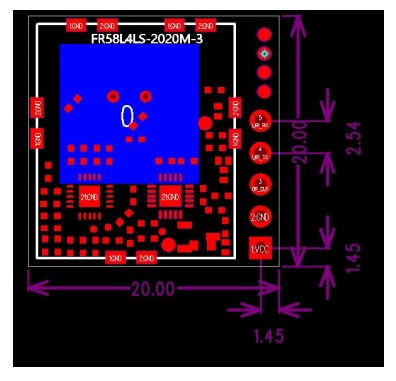

模組尺寸
雷達模塊尺寸20*20mm，模塊配置5PIN連接排針，PIN距為2.54mm。
包裝方式
1，安裝時天線正面應避免有金屬材質的外殼或部件,以免屏蔽信號,允許有塑料或玻璃等遮擋物,但遮擋物不要緊貼天線前方;
2，盡量避免將雷達天線方向正對著大型金屬設備或管道等;
3，多個雷達模塊安裝時,應盡量保證各雷達模塊的天線相互平行,避免各天線間正對照射,并且模塊與模塊間保持1m以上間距;
4，雷達傳感器應避免正對交流驅動電源,盡量遠離驅動電源的整流橋,以免工頻干擾雷達信號;
5，雷達模塊的供電電源驅動能力建議不小于50mA,否則可能引響傳感器工作;
6，安裝時，要保證傳感器的安裝位置牢固、穩定，雷達本身的晃動會對信號處理帶來很大的影響。
7，安裝時，要保證雷達的背面不會有物體運動或震動。由于雷達射頻波具有穿透性，天線背面的信號也會穿過雷達板，如果背面有物體運動，也會被天線采集到，影響判斷效果?？梢圆捎锰炀€罩或者背板減弱雷達背面物體造成的影響。
